2．1、出入口控制主機

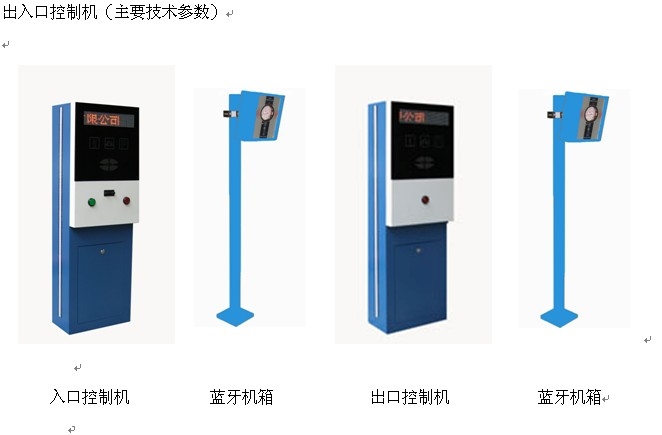

出入口控制主機是集微機自動識別技術和現代安全管理措施為一體，它涉及電子，機械，光學，計算機，通訊技術等諸多新技術，它是解決智能或車庫出入口實現安全防范管理的有效措施。是整個停車場管理系統的關鍵外部設備。主要有：機箱、PLC控制系統、IC卡讀寫器、藍牙遠距離讀卡系統、中文電子顯示屏、語音提示、入口自動出卡機。
車輛開到入口時，設在車道下的車輛感應線圈立即檢測到有車開到了入口處。當感應線圈感應到車輛，車主按入口控制機上的按鍵取出一張IC卡后，語音同步播放“歡迎光臨” ，系統自動抓拍車輛的圖片，識別進場車輛的車牌，車輛的進場時間自動保存到后臺數據庫內；讀卡后道閘自動打開；車輛通過道閘下的地感線圈后，欄桿將自動關閉。車輛在進入停車場取卡后，數據立即上傳到收費管理機，在屏幕上顯示該卡的卡號，車輛圖片，車牌號碼等。
藍牙卡車輛入場：當車輛進入遙感天線3－8米范圍時，天線識別到藍牙卡，并在車輛前進過程中無線讀取藍牙卡固有信息。天線將信息傳輸給主機，主機記錄藍牙卡號碼，并通過天線將進口編號和進入時間無線寫入藍牙卡。主機控制自動道閘抬起放行，信息存盤備查。車輛不停車通過。
中文電子顯示屏：
中英文LED顯示，安裝在出口控制機的正面，以文字形式顯示停車的出場收費金額、卡上余額、卡的有效期等相關信息，若系統不予入場或出場，則顯示相關原因，明了直觀。在空閑時顯示時間日期、歡迎用語、或其他系統相關提示信息。
2．2、自動道閘
智能自動道閘安裝在停車場的出入口處，離控制機3米左右距離。由箱體、電動機、離合器、機械傳動部分、欄桿、電子控制等部分組成，集磁、電、機械控制于一體的機電一體化產品。產品系列化，可以供不同類型客戶的不同需求。
★結構堅實牢固，做防雨水、防振動和噴濺水保護，可用特制鑰匙方便地打開道閘機箱門，方便對道閘的安裝及日后的維護，我司特別設計一套卸荷裝置，以防止外力損壞，色彩鮮明的國際標準化外形設計，具有較強的警示作用。
★采用合資智能道閘專用直流電動機，具備開、關、�？刂乒δ�，另外還具備電機轉速輸出功能，便于控制系統對電機的運轉情況加以檢測和監控，同時根據力學平衡原理，閘桿在水平垂直狀態變化過程中，力矩的變化曲線，設計平衡彈簧的平衡力矩。平衡力臂相應變化。確保了閘桿在任意狀態，保持平衡電機最輕負荷，負載電流平穩，增加了電機使用壽命。
★根據力學平衡原理，閘桿在水平垂直狀態變化過程中，力矩的變化曲線，設計平衡彈簧的平衡力矩。平衡力臂相應變化。確保了閘桿在任意狀態，保持平衡電機最輕負荷，負載電流平穩，增加了電機使用壽命。
★以限位開關定位控制，全電路采用無觸點控制，具備多種接口控制方式，按鈕開關、紅外遙控、電腦監控，以弱電控制強電，內置單片機微電腦處理芯片，具備智能邏輯控制處理功能。
★特別設計雙重自鎖，外力不能改變閘桿的停止位置卸荷裝置，以防止外力損壞；
★特別設計一套平衡機構，確保運行輕快、平穩、輸入功率��；
★增設緊急手動裝置，以防止意外事件的發生；
★增設一套防砸車控制系統，確保車輛安全；
★色彩鮮明的國際標準化外形設計，較強的警示作用。
★自動道閘（主要技術參數）：
● 適用溫度范圍：—20℃～+70℃
● 相對濕度：≤95%
● 工作電壓：AC 220V±15%
● 電機參數：?jiǎn)蜗嘟涣麟姍C 功率：150W—400W
● 產 地：廣州
● 電源：220V/50Hz
● 閘桿長度：3～6米
2.3、車輛檢測器
2.3.1、車輛檢測器簡介
車輛檢測器裝于控道閘控制板上，體積小，安裝簡易（直接插入即可），它采用了先進的數模轉化技術，抗干擾能力強，不怕任何惡劣環境；它含內置式靈敏度調節，通過面板上的撥碼開關，還能檢測高底盤大卡車或拖掛車；它具有獨特的防砸車功能，還具有檢測車輛計數等功能；外置車輛檢測顯示，使維護工作人員一目了然，便于適當調整。
2.3.2、車輛檢測器工作原理
車輛經過地面下的通電線圈后，致使閉合線圈磁通量發生變化，再根據磁通量的變化量進行偵測，以致車壓到地感線圈時發出存在脈沖，車過地感后，發出檢測脈沖。感應靈敏度可靈活調節，在檢測器上有一撥碼開關可供調節，亦確�？蛻�(hù)對不同車輛的判別要求
2.3.3、車輛檢測器功能
★ 有車方可取臨時卡、讀卡（固定車）；
★ 記錄出、入場車輛數；
★ 控制道閘的自動降落，全功能邏輯判斷；
★ 確保不發生誤動作，防止砸車現象；
★ 以數字量邏輯判斷代替傳統的模擬量開關判斷，確保判斷的準確性；
★ 全天候性能設計,排除外界環境變化對系統的影響(天氣、使用時間變化等)；
★ 感應靈敏度可靈活調節，在檢測器上有一撥碼開關可供調節，亦確�？蛻�(hù)對不同車輛的判別要求；
★ 快速反應設計，適應大車流量的運行系統；
★ 智能邏輯判斷，確保各類復雜組合的判斷。
★ 內置式靈敏度調節，三檔調節靈敏度。
★ 抗干擾能力強，不怕任何惡劣環境；
2.4、圖像抓拍系統軟件

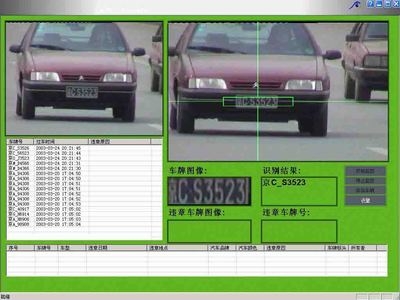

出入管理點擊菜單中的<出入管理> 后，出現下圖的“出入管理”的監控界面：
為了使智能停車場管理系統具有更高的防盜車功能，可增加圖像對比系統。該系統在停車場出入口各安裝一臺攝像機，值班人員根據電腦提供的圖像，通車輛的特征及號碼等來識別。
車輛進場：當在車主讀卡的瞬間（系統檢測到車輛的存在時方可讀卡），系統同時抓拍該車圖像，并將圖像存入電腦，道閘開啟，車輛進入智能，道閘回落；
車輛出場：當車主在出口讀卡的瞬間（臨時車在臨時讀寫器上讀），同時系統抓拍該車出場圖像，并存入電腦，系統時馬上調出先前所抓拍的圖像，供值班人員進行進出車輛圖像對比，并識別是否是同一輛車，相同則按回車鍵，道閘開啟，車輛出場，道閘回落，進出車輛的圖像全部存入電腦以備查看。
1.畫中畫人車圖像對比。

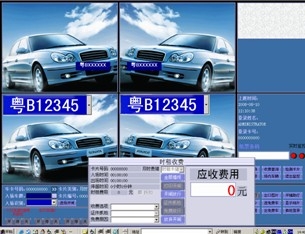

2.收費金額軟件界面實時顯示。
3.固定車主和車輛的靜態圖像對比，主要用在無圖像對比系統中。
4.一車多卡、一卡多車設置，雙卡確認功能。
管理軟件：

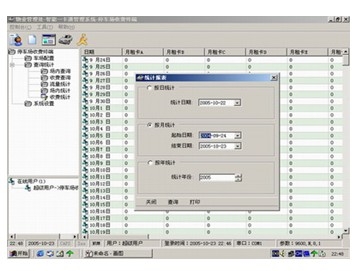

收費統計報表：
★ 智能車場系統作為智能一卡通的一部分，與其他子系統數據共享，在用戶使用多個子系統的時候，可以 一次發行，多處使用。
★ 軟件操作界面美觀，并具有換膚功能，統性能穩定，使用可靠。
★ 采用電腦網絡(luò )和收費軟件相結合的方法,防止了非法的修改和越權查閱資料。
★ 服務器和各個收費電腦可以實現實時通訊，并且管理電腦具有外接接口，網絡(luò )擴展性強。
★ 操作員可以于任意一臺電腦監控整個系統的運行情況。
★ 使用了目前較為先進的C／S體系結構，既可以應用于小型的二進二出停車場系統，也
可以應用于大型的多進多出車場系統，在具備了該網絡(luò )數據庫本身所特有的強大數據管理功能的同時又給用戶提供了較為人性化的易于使用的用戶界面，安裝、調試、維護簡單方便，易于更換及檢修。
★ 靈活的權限管理。暢通停車場系統中的權限可以由管理員進行細化，然后分配到不同的操作員，保證每個操作員只能在其限定的職責范圍內工作，保證了系統的安全性。
★ 強大的查詢報表功能。暢通停車場系統采用了自己研發的報表系統，可以按照任意范圍、任意順序、任意規格進行打印輸出，而且其報表格式采用了標準的超文本格式，可以方便的轉換存儲（IE、Word、Excel均可以直接打開此種格式）。
★ 強大掛失及恢復掛失功能，當您的卡丟失時可直接到管理處進行掛失即可，就是別人拿了您的卡也不能讀卡，當您又找回您的卡也只須到管理處解掛即可。
2.5、圖像抓拍系統
為了使暢通停車場管理系統具有更高的防盜車功能，可增加圖像對比系統。該系統在停車場出入口各安裝一臺攝像機，值班人員根據電腦提供的圖像，通車輛的特征及號碼等來識別。
車輛進場：當在車主讀卡的瞬間（系統檢測到車輛的存在時方可讀卡），系統同時抓拍該車圖像，并將圖像存入電腦，道閘開啟，車輛進入智能，道閘回落；
車輛出場：當車主在出口讀卡的瞬間（臨時車在臨時讀寫器上讀），同時系統抓拍該車出場圖像，并存入電腦，系統時馬上調出先前所抓拍的圖像，供值班人員進行進出車輛圖像對比，并識別是否是同一輛車，相同則按回車鍵，道閘開啟，車輛出場，道閘回落，進出車輛的圖像全部存入電腦以備查看。
2．5．1、圖像對比系統組成

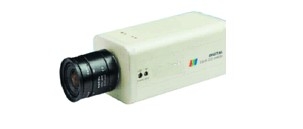

系統主要由高清晰度帶背景光補償攝像機、廣角自動光圈鏡頭、防護罩、室外支架、聚光燈、視頻捕獲卡、圖像處理軟件等組成。
★ 攝像機采用高清晰度，便于盡可能分辨車牌號碼，背景光補償是為了減少太陽光和聚光燈對圖像產生的不平衡影響；抓拍入、出場車輛圖像，供管理人員對比，加強保管安全、防盜。減化收費操作員配置數。
★ 鏡頭采用自動光圈，便于圖像信號自動調節圖像的亮度，為了擴大攝像的范圍采用廣角型光圈鏡頭（鏡頭可按實際距離選擇）。
★ 聚光燈用在夜晚或當環境光線太暗時，提供攝像照明用。
★ 室外護罩帶加熱器、風扇、雨刮，在氣溫太高時風扇自動打開，氣溫太低時加熱器自動打開，下雨天或霧、雪天可以控制雨刮運動，就和汽車的擋風玻璃前的雨刮功能一樣。
2．5．2、圖像對比系統功能
★ 效率高：杜絕人工記錄車型、車牌、讀寫時間發生的錯誤，提高車輛出入的車流速度。
★ 防盜車：圖像對比與IC卡配合使用，徹底達到防盜車的目的。
★ 防止資金流失：進出圖像存檔，杜絕了謊報免費車輛。
★ “一卡一車”：嚴密控制持卡者進出停車場的行為，符合“一卡一車”
2．5．3、卡片管理及停車場卡類
IC卡管理：實現IC卡的授權發行，充值、延期、掛失/解除掛失、退卡、清空回收等管理；系統發行卡片容量不受限制；
★ 固定卡：藍牙卡，能在感應范圍內系統自動讀卡，車輛不停車通過；
★臨時卡：是停車場管理系統授權發行的一種智能卡,是臨時的車主到該停車場停車時的出入憑證。車主在停車場停車發生的停車費用必須支付現金,并在出場時將卡交回車場收費處。
2．6停車場布線圖及系統圖結構

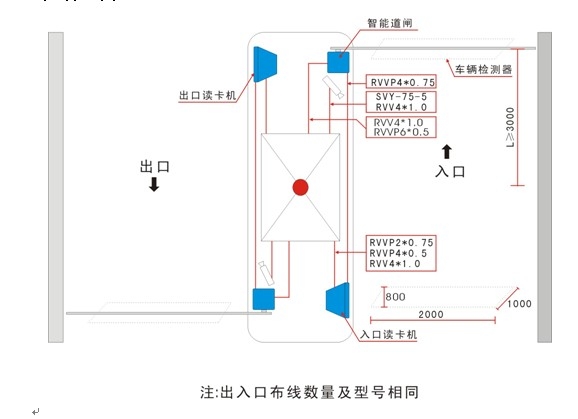

★ 布線示意圖
★ 說明：出于消防車考慮，建議進出道口寬度尺寸：L≤3.0米。
★ 讀卡機至道閘布1根4芯通信線
★ 讀卡機至崗亭布1根2芯通信線、1根4芯電源線和1根4芯對講線
★ 道閘至崗亭布1根4芯電源線和1根6芯按鈕線
★ 地感線圈布線圈數為3—6圈
