停車場道閘技術方案
| 停車場道閘技術方案 - 發布時間：12/3/2014 - 來源： - 關注度： 2620 次 - |
1、總體設計
整個停車場管理系統為2進1出停車場感應式IC卡電腦收費管理系統組成。其中酒店側為單進只提供臨時卡的發放。公寓側為一進一出。 整個系統一臺電腦放在公寓側出口作為停車場系統的數據處理中心和收費的工作機另一臺放前臺做服務器負責管理停車場系統、發卡、發售等。兩臺電腦以局域網方式連接。
1.1入口部分
◆ 入口部分主要由入口票箱(內含感應式IC卡讀卡器、出卡機、車輛感應器、車位顯示屏、入口控制板)、自動道閘、車輛感應器、車輛檢測線圈、彩色攝像機組成。
◆ 臨時車進入停車場時設在車道下的車輛檢測線圈檢測車到待機時顯示“歡迎光臨紫玥國際”司機按鍵票箱內發卡器即發送一張IC卡司機取卡后完成讀卡過程。同時啟動入口攝像機攝錄一幅該車輛圖像并依據相應卡號存入收費管理處的計算機硬盤中
◆ 月租卡車輛進入停車場時司機讀卡入口票箱內IC卡讀寫器讀取該卡的特征和有關信息判斷其有效性同時啟動入口攝像機攝錄一幅該車輛圖像并依據相應卡號存入收費管理處的計算機硬盤中。 若有效自動路閘起欄放行車輛車輛通過車輛檢測線圈后自動放下欄桿 若無效則報警不允許入場。
◆ 當場內車位滿時入口顯示屏則顯示“滿位”并自動關閉入口處讀卡系統不再發卡或讀卡
2.2 出口部分
◆ 出口部分主要由出口票箱(內含感應式IC卡讀卡器、LED顯示屏、出口控制板)、自動道閘、車輛感應器、車輛檢測線圈、彩色攝像機組成。
◆ 臨時車駛出停車場時在出口處司機將IC卡交給收費員讀卡后同時啟動出口攝像機攝錄一幅該車輛圖像并依據相應卡號存入收費管理處的計算機硬盤中電腦根據IC卡記錄信息自動調出的入口圖像進行人工對比并自動計算出應交費并通過收費顯示牌顯示提示司機交費。 收費員收費后按確認鍵電動欄桿升起。車輛通過埋在車道下的車輛檢測線圈后電動欄桿自動落下同時收費電腦將該車信息傳輸至服務器數據庫內。
◆月租卡車輛駛出停車場時司機讀卡出口票箱內IC卡讀卡器讀取該卡的特征和有關IC卡信息判別其有效性。同時啟動出口攝像機攝錄一幅該車輛圖像并依據相應卡號存入收費管理處的計算機硬盤中收費處計算機自動調出的入口圖像人工對比。 收費員確認無誤并且月卡有效自動道閘起欄放行車輛車輛感應器檢測車輛通過后欄桿自動落下若無效則報警不允放行。
2.3 崗亭
◆ 崗亭內設備由收費管理電腦內配圖像捕捉卡、IC讀卡器 收費管理電腦除負責與出入口票箱讀卡器、顯示屏通信外還負責對報表打印及將收費信息傳送至服務器上同時完成同一卡號入口車輛圖像與出場車輛車身實體圖像的對比、車場數據采集下載、讀取IC 卡信息、查詢打印報表、統計分析、系統維護
2、系統使用的智能卡類
★操作卡 操作卡又稱系統卡或管理卡是停車場管理系統的收費操作管理人員的上崗憑證。收費操作員在上崗時持該卡在停車場管理系統中登記后才能使用本系統而且只能在操作人員的權限內工作。
★ 月租卡 月租卡又稱月�？ɑ蚰昕í峭＼�(chē)場管理系統授權發行的一種智能卡由長期使用指定停車場的車主申請并經管理部門審核批準通過智能卡發行系統發行。該卡按月或一定時期內交納停車費用并在有效的時間段內使用該停車場停車。
★ 臨時卡 停車場管理系統授權發行的一種智能卡是臨時或持無效卡非本系統使用卡、過期的月租卡、儲值金額不足的儲值卡的車主到該停車場停車時的出入憑證。車主在停車場停車發生的停車費用必須支付現金并在出場時將卡交回車場收費處。公寓側和酒店側臨時卡要求有明顯的區別

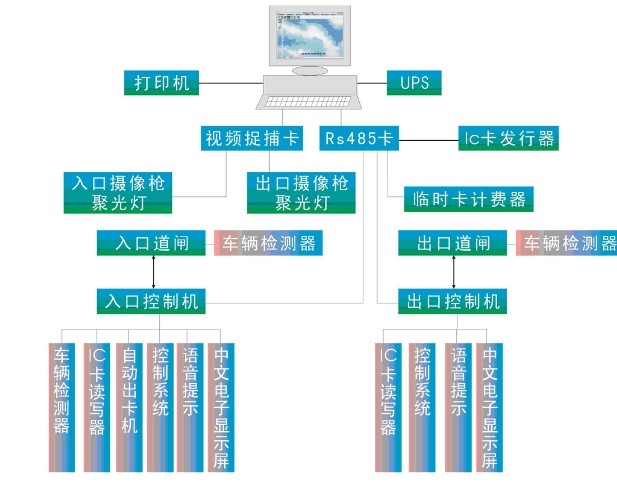

3、標配一進一出結構圖典型
4、系統工作基本流程

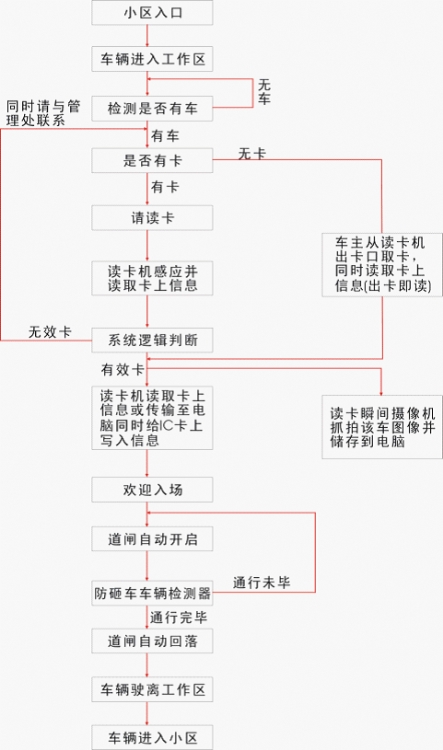

41、車輛進場流程

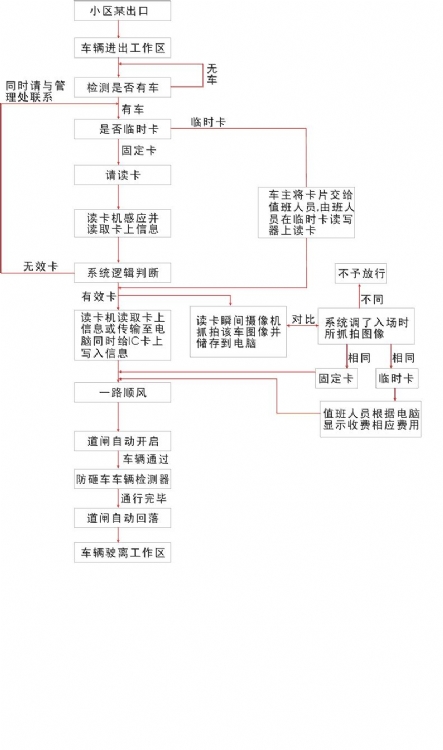

4. 2、車輛出場流程
