交通設施方案
| 在交通安全設施中，標志，標線的幾何形態、字號、文字、顏色、效果必須符合國家GB5768-1999<公路停車場交通安全>設施標準。
- 發布時間：30/12/2013 - 來源： - 關注度： 3214 次 - |
技術要求：
其中使用的標志牌的圓牌Φ60cm，采用的是進口3M七年級反光膜，電腦割字、機械貼膜、反光效果好、耐用性強、在自然環境中可保持七年內不褪色，不脫落、不斷裂等。鋁合金板厚不低于1.2-1.5mm，牌面邊緣圓滑，平滑潔凈，標志牌的安裝總體要求：用鋁合金或不銹鋼鉚釘固定在立柱上，立柱采用噴塑防銹處理，橡膠反光倒車架F60mm× 2000mm，特點:不會(huì )損壞汽車輪胎、永不生銹、安全耐用。室內的吊牌采用2×3×1.2 cm方通懸掛。設置位要整齊規范，風格一致，位置適當，視線良好，符合GB5768的規定.路面標線涂料可分為常溫溶劑型和熱熔型二大類。
技術說明：
1、常溫型油漆有酯膠、環氧、丙烯酸。通常我司采用，但使用壽命為36個月左右耐磨。
2、熱熔型涂料無溶劑，施工時需加高溫使粉狀料熔化，利用專用設備涂料敷于路面，冷凝后成標線。這種標線凝固快，耐磨性強，壽命可達20-36個月，反光性好，適用于繁忙的城市干道和高速公路上使用。路面標線涂料采用國家建設部、交通部推薦的冷涂路面漆和熱熔涂料供選擇，其耐磨度、耐水性都有質量保證。符合GB3186，熱熔涂料采用通路牌（廣州市交警指定道路劃線專用牌）。
標志牌、熱熔反光標線制作程序說明
一、標志牌制作
材料：采用1.2㎜～1.5㎜厚國產優質鋁合金板；國家交通部門認可使用的及美國3M公司生產的反光膜，耐候期大于七年。
1）、根據標志牌面的尺寸要求，進行鋁合金板及反光膜剪裁。
2）、鋁合金板面的清洗
（1）：用百潔布在鋁板上打磨，令鋁板表面粗糙。
（2）：用洗潔精清洗鋁板表面的油污。
（3）：最后用清水洗凈鋁板并晾干。
3）、用滾壓機將反光膜貼在已經清洗好的鋁板上待用。
4）、電腦排版圖案及文字，用電腦雕刻機直接在反光膜上刻出圖案及文字。
5）、絲印圖案：將3M專用油墨均勻地涂抹在絲網上，用膠刮把油墨均勻地刮在反光
膜上；然后把印好的反光膜放在干燥架上，放進烘爐內烘干。
6）、將雕刻或絲印好的圖案用專用膠刮壓貼在已貼底膜的鋁板上。
二、標線施工
1.0～1.5㎜。

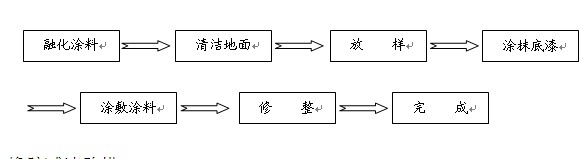

6）施工流程圖：
三、橡膠減速路拱
采用國產優質橡膠減速路拱，并用壓爆螺栓與地面直接固定。
四、倒車防撞裝置
采用國產2寸無縫鋼管，用沖床沖帽蓋及支撐角鐵的螺栓孔，焊接帽蓋及支撐角鐵。除銹后涂上防銹漆，待防銹漆干燥后，涂上紅、白相間油漆。
五、廣角鏡
采用進口高清晰度鍍銀型凸鏡，具有清晰美觀、安裝方便、不易破損的特點。
六、施工方式：
1、 所有標牌采用5mm螺絲安裝在墻、柱或梁上。
2、 熱熔線采用是標線涂料經高溫熔化，再用劃線機按照放樣，畫出路沿線、箭頭及車位。
3、 橡膠減速帶、倒車防撞架一般用鍍鋅膨脹螺絲，按擺放位置牢固于地面。
4、 限高防撞裝置安裝于車庫入口，用鍍鋅膨脹螺絲固定。
標牌材料說明
一、規格及材料

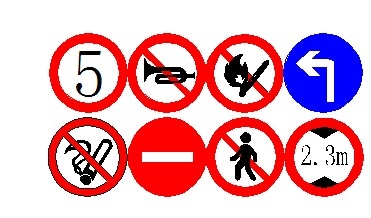

1、圓形指示牌：（規格：F600mm，材料用采用1.20mm厚鋁合金板，板面圖文采用進口工程級反光膜剪貼或絲印而成。）
2、梯間及電梯標志牌：（規格：F600mm, 材料用采用1.2mm厚鋁合金板，板面圖文采用進口工程級反光膜剪貼而成。）

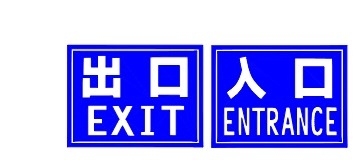

3、出入口標志牌：（規格：F600mm, 材料用采用1.2mm厚鋁合金板，板面圖文采用進口工程級反光膜剪貼而成。）

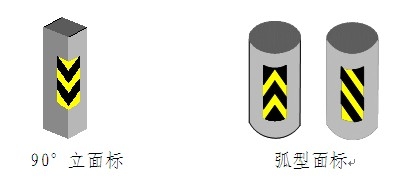

4、反光立面標志牌：（規格：1000×250 材料用采用1.2mm厚鋁合金板，板面圖文采用進口工程級反光膜剪貼或絲印而成。）

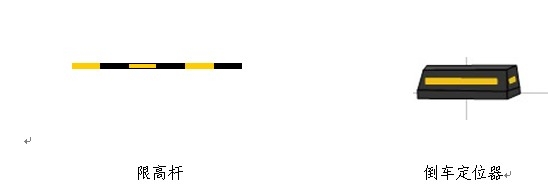

5、限高桿（L=5000mm）及倒車定位器（560×160×12）、：高強度塑膠熔接完成后，經處理貼反光膜，顏色為紅白或黃黑相間。）
6、橡膠減速帶：（規格：500mm×380mm×55mm,采用國產橡膠制作而成，耐磨耐壓。）
7、車位號碼牌：規格：100mm×200mm，專門針對地下車庫使用。
000
8、廣角鏡：進口纖維鍍水銀高效反光廣角鏡；有機玻璃制作而成，不裂、不破碎。
9、反光熱熔標線：石油樹脂﹙C5﹚熱熔涂料，玻璃微珠、底漆。
二、施工方式：
1、所有標牌采用4mm～6mm螺絲或膨脹螺絲緊固墻面、柱面或梁上。
2、熱熔線采用是標線涂料經熱熔斧高溫熔化于劃線機畫出路沿線、箭頭及車位。
3、橡膠減速帶、倒車防撞架用鍍鋅膨脹螺絲牢固于地面。
4、廣角鏡一般采用固定支架牢固于墻上，必要時配備立桿。
5、限高防撞裝置安裝于車庫入口，用鍍鋅膨脹螺絲固定。
